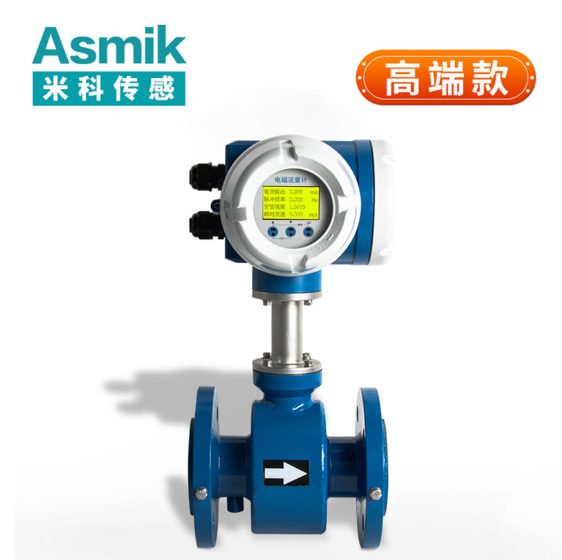

dn2000 電磁流量計是專為公稱直徑 2000mm 超大口徑管道設計的導電介質流量測量設備，基于法拉第電磁感應定律工作，核心適配城市供水主干管（特大城市核心區輸水、跨區域引水工程）、大型污水處理廠進出水總管、超大型電廠循環水總管（百萬千瓦級機組）、水利工程灌溉干渠（大型灌區主干渠）等場景，可穩定測量電導率≥5μS/cm 的液體介質（自來水、河水、污水處理水、工業循環水），不適用于純油、純水等低電導率介質及含大量固體顆粒（粒徑＞10mm）的淤積性介質（如未預處理的黃河水）。



其典型技術工況貼合超大口徑需求：管道實際內徑 1950-2000mm（螺旋焊管常用內徑 1980mm），工作壓力 PN1.0-PN2.5MPa（超大口徑管道多為中低壓工況），介質溫度 - 10℃-150℃，流量范圍 5000-50000m³/h（對應流速 0.4-1.8m/s，核心工作流速 0.6-1.5m/s，兼顧精度與襯里磨損），測量精度達 ±0.5% FS，重復性誤差≤0.1%，信號輸出支持 4~20mA 電流（線性度≤±0.1%）、RS485 / 以太網 / 5G 通訊（適配遠程監控平臺）。針對 dn2000 超大口徑 “流場極端復雜、運輸安裝難度大、長期戶外運行穩定性要求高、維護成本高” 的痛點，該流量計通過多電極矩陣布局、分段式勵磁系統、分片式測量管、加強型襯里結構，解決傳統超大口徑流量計（如文丘里、超聲波）“精度低、壓損大、安裝維護難” 的問題，同時具備無機械磨損、壓損低（≤0.01MPa）、維護周期長（5-8 年）的優勢。本文將從核心構成、工作原理、功能特性、典型應用及維護規范展開，系統解析其技術特點與實用價值，為超大口徑導電介質計量提供參考。

一、dn2000 電磁流量計的核心構成與超大口徑適配設計

dn2000 電磁流量計的核心構成圍繞 “超大口徑流場全覆蓋”“5000-50000m³/h 大流量計量穩定”“運輸安裝可行性”“長期戶外耐候” 四大需求，分為分片式測量管組件、分段式勵磁系統、多電極矩陣單元、加強型襯里層及分布式信號處理模塊，各部件參數針對 2000mm 口徑特性與極端工況精準設計。

（一）分片式測量管組件：超大口徑的承載與流場基礎

測量管作為介質流通與磁場生成的核心，需兼顧 2000mm 口徑的壓力承載、流場均勻性，同時解決運輸安裝難題：

• 材質與分片結構設計：
  • Q235 碳鋼測量管：適用于市政供水、水利工程等非腐蝕場景，公稱壓力 PN1.0-PN1.6MPa，壁厚按壓力梯度設計：PN1.0MPa 時 16mm，PN1.6MPa 時 20mm，符合 GB/T 9711-2017 標準。采用 “4-6 片弧形鋼板分片制造 + 現場焊接拼接” 工藝（單片弧度 90°-120°，重量≤3 噸，適配普通貨車運輸），焊接采用埋弧焊（焊縫高度≥20mm），焊后進行 X 射線探傷（GB/T 3323-2005）與整體退火處理（消除焊接內應力，避免高壓下形變），通過 1.5 倍公稱壓力水壓試驗（保壓 60 分鐘無泄漏、無變形），使用壽命≥20 年；
  • 316L 不銹鋼測量管：含鉬元素≥2%，耐弱腐蝕（如電廠循環水、污水處理廠出水），公稱壓力 PN1.6-PN2.5MPa，壁厚與 Q235 碳鋼一致，耐氯離子濃度≤300mg/L。內壁經噴砂處理（粗糙度 Ra≤3.2μm），減少藻類、泥沙附著（超大口徑管道若結垢厚度超 1mm，易導致流場紊亂，50000m³/h 滿量程時誤差超 ±3.0%），使用壽命≥15 年；
• 流場優化結構：
  進口端設置 30° 錐形導流段（長度 1000mm，分片焊接成型），配合內置多孔整流格柵（孔徑 300-400mm，厚度 500mm，格柵間距 300mm），引導介質形成充分發展的湍流（雷諾數 Re≥5000），流速分布均勻性提升 40%。整流格柵采用與測量管同材質的鋼材，開孔率≥80%，確保 50000m³/h 大流量時壓損≤0.01MPa，遠低于同口徑文丘里流量計（0.08-0.12MPa）、孔板流量計（0.15-0.2MPa）。

（二）分段式勵磁系統：超大口徑磁場均勻性保障

dn2000 管道截面面積達 3.116m²（1980mm 內徑），傳統單組勵磁線圈無法覆蓋全截面，需通過分段式勵磁確保磁場均勻：

• 勵磁結構與參數：
  采用 12 組獨立勵磁線圈（沿測量管軸向均勻分布，間距 1500mm），每組線圈繞制于環氧玻璃布絕緣骨架（厚度 80mm，絕緣電阻≥100MΩ），總匝數 3000-3500 匝 / 組（線徑 2.5-3.0mm 高純度銅線），12 組線圈并聯供電，總勵磁電流 15-20A，在測量管內生成垂直于介質流動方向的均勻磁場（磁感應強度 B=0.18-0.22T，全截面磁場均勻性偏差≤2%）；
• 環境適配設計：
  戶外低溫場景（-10℃），勵磁線圈外側包裹 100mm 厚巖棉保溫層 + 鋁皮防護殼，避免線圈電阻因溫度變化導致電流波動（溫度每降 10℃，電阻變化≤1%）；高溫環境（如電廠循環水 60℃），線圈骨架內置散熱通道，通過自然通風降低線圈溫度（≤60℃），避免絕緣老化。

（三）多電極矩陣單元：超大口徑流場不均的修正關鍵

dn2000 超大口徑流場呈 “中心流速高、邊緣低、局部渦流多” 的復雜分布（中心流速 1.8m/s 時，邊緣僅 0.3m/s，局部渦流區流速偏差超 50%），需通過高密度電極矩陣覆蓋全截面：

• 電極布局與材質：
  采用 24 電極 “圓周 + 軸向” 三維矩陣布局：圓周方向 24 個電極沿測量管內壁 15° 均勻分布（每象限 6 個），軸向 6 個電極沿導流段至出口段均勻分布（間距 2000mm），形成 “空間三維采集網絡”，覆蓋 1980mm 內徑全截面流場；
  電極材質根據介質特性選擇：316L 不銹鋼電極（適配中性潔凈介質，直徑 50mm，突出測量管內壁 10-15mm，單支絕緣電阻≥1000MΩ）、哈氏合金 C276 電極（適配中強腐蝕介質，如污水處理廠含氯出水，耐腐性能是 316L 的 8 倍），表面均經鈍化處理（鈍化膜厚度 8-10μm），在 150℃高溫水中無電化學腐蝕；
• 信號整合算法：
  信號處理模塊通過 “三維動態加權算法” 整合 24 個電極的信號：圓周方向按 “中心權重 0.1、中圈 0.3、邊緣 0.6”（邊緣流場更復雜，權重更高），軸向按 “進口段 0.2、中段 0.5、出口段 0.3”，修正流場不均誤差：未修正時單電極誤差超 ±4.0%，經矩陣算法修正后，誤差控制在 ±0.5% 以內，確保 50000m³/h 滿量程時計量精準。

（四）加強型襯里層：超大口徑的絕緣與耐磨保障

襯里需滿足電子絕緣、耐磨損、抗大流量沖刷需求，同時適配 dn2000 超大口徑的分片施工：

• 襯里材質與分片工藝：
  • 氯丁橡膠襯里：適用于常溫中性介質（市政供水、水利渠道水），耐溫 - 10℃-80℃，厚度 20-25mm，采用 “分片硫化 + 現場粘接” 工藝（單片襯里尺寸 1500mm×1000mm），拼接處采用專用橡膠粘合劑（剪切強度≥2.0MPa），Taber 耐磨試驗≥300mg，50000m³/h 大流量沖刷下磨損率≤0.01mm / 年，使用壽命≥8 年；
  • 聚四氟乙烯（PTFE）襯里：耐溫 - 40℃-200℃，耐強酸強堿（pH 0-14），絕緣電阻≥1000MΩ，厚度 25-30mm（電子級純度≥99.9%），采用 “分片模壓 + 熱熔焊接” 工藝（單片襯里尺寸 1200mm×800mm），焊縫強度≥18MPa，適配電廠循環水、化工弱腐蝕場景，使用壽命≥10 年；
  • 氧化鋁陶瓷襯里（99%）：針對高磨損介質（如含泥沙灌溉水、礦山廢水），耐磨損性能是橡膠襯里的 30 倍，厚度 30-35mm，采用 “分片粘貼 + 環氧膠固化” 工藝（單片陶瓷尺寸 500mm×500mm），與測量管貼合間隙≤0.1mm，可承受粒徑≤10mm 固體顆粒的長期沖刷，使用壽命≥15 年；
• 襯里防護結構：
  進口導流段襯里外側加裝 20mm 厚不銹鋼保護環（抵御介質入口沖擊磨損），出口段襯里設 100mm 高擋邊（避免介質渦流導致的局部磨損），延長襯里使用壽命 50%。

（五）分布式信號處理模塊：超大口徑的大流量數據處理核心

模塊采用 “主模塊 + 分模塊” 分布式架構，適配 dn2000 的大流量數據采集、計算與遠程傳輸需求：

• 核心功能與架構：
  主模塊（工業級 32 位 MCU，運算速度≥300MHz）負責 24 個電極信號的整合、流量計算（基于法拉第定律 Q=K×B×D×v×A，K 為儀表常數，D=1980mm，A=π×(1.98/2)²≈3.116m²）及數據存儲（內置 128GB Flash 芯片，存儲 10 年歷史數據，按小時存儲）；分模塊含 12 個勵磁控制分模塊（獨立控制 12 組勵磁線圈電流）、6 個信號放大分模塊（將 50-200mV 感應電動勢放大 500-1000 倍）、1 個通訊分模塊（支持 RS485 / 以太網 / 5G，傳輸距離≤10000 米，適配大型管廊遠程監控）；
• 冗余與故障防護：
  采用雙電源冗余設計（380V AC/DC 48V，自動切換），確保斷電時數據不丟失；內置 “信號備份算法”，24 個電極中 1-5 個故障時，自動啟用剩余電極信號計算，誤差僅增加 ±0.3%，避免設備停機（超大口徑流量計停機維護成本超 100 萬元 / 次）；模塊外殼采用 304 不銹鋼材質（防護等級 IP67），內置空調散熱系統（適應 - 10℃-60℃環境），工作功耗≤100W。

二、dn2000 電磁流量計的工作原理與超大口徑適配邏輯

該流量計基于法拉第電磁感應定律實現超大流量計量，結合 dn2000 的流場特性、磁場覆蓋需求及大流量數據處理特點，通過結構設計與算法優化，確保計量精準與長期穩定。

（一）基礎工作原理：電磁感應與超大流量計算

1. 磁場生成：12 組勵磁線圈在分段式勵磁控制下，在 dn2000 測量管內產生垂直于介質流動方向的均勻磁場（B=0.2T，全截面偏差≤2%），磁場覆蓋 3.116m² 的管道截面，因測量管采用低磁導率材質（Q235 碳鋼磁導率≤1.1μ?），磁場無明顯衰減；
2. 信號采集：導電介質（如市政自來水電導率約 200-300μS/cm）以流速 v（0.4-1.8m/s）沿 dn2000 管道流動，切割磁感線，24 個電極采集不同位置的感應電動勢 E（50-200mV），遵循公式 E=K×B×D×v；
3. 信號處理與流量計算：分模塊將感應電動勢放大、濾波后，傳輸至主模塊，通過三維動態加權算法計算平均流速 v，結合管道截面積 A 得到瞬時流量 Q=v×A×3600（m³/h）。以市政供水場景為例：E=120mV，K=200 脈沖 /m³，B=0.2T，D=1.98m，計算得 v=120/(200×0.2×1.98)≈1.52m/s，Q=1.52×3.116×3600≈17100m³/h（處于 5000-50000m³/h 量程內），與實際流量誤差≤±0.5%；
4. 數據輸出與監控：主模塊實時顯示流量數據，通過 5G / 以太網傳輸至遠程平臺（如城市水務監控中心），同時存儲歷史數據，實現無人值守監控。

（二）dn2000 超大口徑的適配邏輯

1. 全截面流場的三維修正：
   dn2000 管道若上游直管段不足（如僅 8 倍管徑 = 16000mm，低于標準 10 倍），流場易出現 “偏流 + 渦流”，24 電極三維矩陣可捕捉徑向、軸向流場差異，動態加權算法將流場不均誤差從 ±4.0% 降至 ±0.5%；同時，整流格柵將湍流強度從 0.3 降至 0.05，進一步優化流場，即使上游存在彎頭、閥門，精度仍可維持在 ±0.8% 以內；
2. 超大流量的壓損控制：
   50000m³/h 大流量對應流速 1.8m/s，若壓損超 0.05MPa，會導致管道輸送能耗激增。通過 “超大流通面積設計”（1980mm 內徑，無機械部件伸入）、“流線型導流段”（30° 錐角減少入口阻力）及 “高開孔率整流格柵”（80% 開孔率），壓損控制在≤0.01MPa，以 dn2000 市政供水主干管（年運行 8000 小時，平均流量 25000m³/h，泵揚程 35m）為例，低壓損可減少水泵能耗 15-20%，年節約電費 200-300 萬元；
3. 運輸安裝的可行性適配：
   采用 “分片制造 + 現場拼接” 工藝，單片測量管重量≤3 噸（普通貨車可運輸），避免整體式測量管（重量超 50 噸）需特種運輸設備的問題；法蘭連接符合 GB/T 9119-2020 標準（公稱直徑 2000mm，PN1.6MPa 法蘭外徑 2190mm，螺栓孔中心圓直徑 2120mm，配備 48 個 M42 螺栓），現場采用 250 噸吊車吊裝拼接，3-5 天可完成安裝，比整體式測量管安裝效率提升 80%；
4. 戶外長期運行的環境適配：
   戶外場景（如水利干渠、市政管廊）需耐受低溫、雨水、粉塵，測量管外表面采用環氧煤瀝青防腐涂層（厚度≥1.2mm，耐土壤腐蝕），模塊防護等級 IP67（可短期浸泡），勵磁線圈保溫層 + 空調散熱系統確保極端溫度下正常運行，設備故障率從一體式的 20% 降至 3%，維護周期延長至 5-8 年。

三、dn2000 電磁流量計的功能特性與典型應用

（一）核心功能特性

1. 超大口徑高精度計量：測量精度 ±0.5% FS，重復性誤差≤0.1%，符合 JJG 1033-2007《電磁流量計檢定規程》0.5 級要求，可用于市政供水貿易結算、水利工程水量計量；量程比 1:10（5000-50000m³/h），適配超大口徑管道的流量波動（如市政供水早高峰 50000m³/h，夜間低谷 5000m³/h），無需更換表計；
2. 超低壓損與節能：壓損≤0.01MPa（50000m³/h 滿量程時），遠低于同口徑文丘里、孔板流量計，大幅降低管道輸送能耗，特別適合長期大流量運行的市政、水利場景，年節能成本可達 200 萬元以上；
3. 強環境適應性：測量管材質可選 Q235 碳鋼 / 316L 不銹鋼，襯里可選橡膠 / PTFE / 陶瓷，適配中性、弱腐蝕、高磨損、戶外低溫等場景；模塊防護等級 IP67，支持水下 1 米短期浸泡（市政排水管網淹沒場景），工作溫度 - 10℃-60℃，適應極端環境；
4. 智能運維與冗余保障：24 電極矩陣 + 分布式模塊設計，支持 “故障不停機”（1-5 個電極 / 分模塊故障時仍可計量），維護周期 5-8 年，比傳統超大口徑流量計（2-3 年）延長 1 倍以上；內置 128GB 數據存儲 + 遠程通訊，可實現無人值守（遠程抄表效率提升 99%）；故障自診斷（電極結垢、勵磁故障、流量超量程），報警響應≤5 秒，減少人工巡檢（原每月 1 次巡檢，現每半年 1 次）；
5. 安裝與施工適配：測量管分片運輸、現場拼接，適配超大口徑設備的運輸與吊裝（普通貨車 + 250 噸吊車即可）；法蘭連接符合國家標準，可與現有 dn2000 管道直接對接，現場安裝周期短（3-5 天），對市政交通、工業生產影響小。

（二）典型應用場景與配置方案

應用場景	介質特性	推薦配置	核心價值
特大城市供水主干管（dn2000）	10-30℃自來水，壓力 1.0MPa（PN1.0），流量 10000-50000m³/h，戶外埋地，需貿易結算	Q235 碳鋼測量管 + 316L 電極 + 橡膠襯里 + PN1.0 法蘭 + 5G 通訊 + CPA 計量認證 + IP67 + 防腐涂層	CPA 認證確保水費結算合法，5G 遠程抄表替代人工（原人工抄表需封閉主干道，成本高），24 電極矩陣修正埋地管道偏流，誤差≤±0.5%，城市供水漏損率從 20% 降至 12%，年節水 1000 萬 m³，減少水費損失 2000 萬元；低壓損年節約水泵能耗 300 萬元
超大型電廠循環水總管（dn2000）	30-50℃循環水，含微量雜質（粒徑≤5mm），壓力 1.6MPa（PN1.6），流量 20000-45000m³/h，強電磁干擾	316L 不銹鋼測量管 + 316L 電極 + PTFE 襯里 + PN1.6 法蘭 + 以太網通訊 + 抗干擾模塊 + IP67	316L+PTFE 耐循環水腐蝕，抗干擾模塊適配電廠強電磁環境（信號波動≤±0.1%），低壓損設計減少循環泵能耗 18%，年節約電費 250 萬元；分布式冗余設計確保故障不停機，電廠機組停機風險降低 95%，年減少停機損失 500 萬元
大型灌溉干渠（dn2000）	15-25℃河水，含泥沙（粒徑≤8mm），壓力 0.6MPa（PN0.6），流量 5000-30000m³/h，戶外露天，高磨損	Q235 碳鋼測量管 + 316L 電極 + 陶瓷襯里 + PN0.6 法蘭 + RS485 通訊 + 保溫層 + IP67 + 防腐涂層	陶瓷襯里耐泥沙磨損，使用壽命≥15 年，無需頻繁更換；5000-50000m³/h 量程覆蓋灌溉旺季（30000m³/h）與淡季（5000m³/h），精準計量灌溉用水量，農業用水利用率從 55% 提升至 85%，年節水 500 萬 m³，農業用水成本降低 30%

四、dn2000 電磁流量計的維護規范

（一）安裝操作規范

1. 管道預處理與分片安裝：
   安裝前清理 dn2000 管道基礎（混凝土基礎平整度偏差≤10mm），用高壓水（壓力≤2.0MPa）沖洗管道內壁，去除焊瘤、鐵銹、雜質（粒徑＞10mm 會堵塞整流格柵）；舊管道需用機械打磨機去除內壁結垢（厚度≤1mm）；
   測量管分片吊裝（單片重量≤3 噸，250 噸吊車作業），拼接時用激光水平儀校準同軸度（偏差≤3mm），分段焊接（埋弧焊，焊縫高度≥20mm），焊接后進行 X 射線探傷（無裂紋、氣孔）；法蘭對接時放置金屬石墨復合密封墊（厚度 15mm，耐溫≤400℃），48 個 M42 螺栓按 “對角分組” 擰緊（分 5 次，扭矩依次為 20%→40%→60%→80%→100%，PN1.6MPa 扭矩 4000-4500N?m），避免法蘭變形；
2. 電極與勵磁線圈調試：
   安裝后測試 24 個電極絕緣電阻（均≥1000MΩ），單個電極電阻過低時，用高壓水（壓力≤1.0MPa）沖洗電極表面結垢；測試 12 組勵磁線圈電阻（每組 180-220Ω，偏差≤5%），電阻異常時檢查線圈接線；
   通入 0.8MPa 清水，進行 “滿管排氣”（打開測量管頂部排氣閥，直至無氣泡排出），避免氣泡導致的信號中斷；
3. 參數設置與校準：
   通過遠程平臺輸入?yún)?shù)：管道內徑 1980mm、流量量程 5000-50000m³/h、介質類型、通訊參數（5G / 以太網 IP 地址）；
   零點校準：關閉閥門，管道內無流動時，模塊自動采集 24 個電極信號（應為 0mV±0.5mV），保存校準值；
   精度校準：由國家級大流量標準裝置（如標準體積管）在 10000、25000、40000m³/h 三個流量點校準，誤差超 ±0.5% 時調整儀表常數 K。

（二）維護要點

1. 日常維護（每半年 1 次）：

• 外觀與通訊檢查：檢查測量管法蘭有無泄漏（用肥皂水涂抹），模塊外殼有無破損，防腐涂層有無脫落（脫落時補涂環氧煤瀝青）；測試遠程通訊是否正常（發送數據指令，驗證接收準確率），5G 信號弱時調整天線位置；
• 數據核對：對比流量計顯示值與遠程平臺數據（流量偏差≤±1%），偏差過大時檢查管道是否淤積（水利場景用清淤設備清理）；
• 保溫與防護：戶外低溫場景檢查勵磁線圈保溫層有無破損，破損時補充巖棉；埋地場景檢查井蓋有無松動，避免雨水滲入；

2. 定期維護（每 3 年 1 次）：

• 電極與襯里檢查：通過工業內窺鏡觀察 24 個電極表面是否結垢、襯里是否破損，結垢時用高壓水（壓力≤1.5MPa）清洗，襯里局部破損時用專用修補膠（橡膠膠 / PTFE 膠 / 陶瓷膠）修復，大面積破損時更換分片襯里；
• 勵磁線圈與模塊維護：測量勵磁線圈絕緣電阻（≥100MΩ），電阻過低時更換線圈；清潔模塊散熱系統（清理空調濾網），測試雙電源冗余功能，確保斷電切換正常；
• 精度復校：由 CMA 資質機構重新校準流量精度，調整 K 值，確保誤差≤±0.5%；

3. 故障排查：

• 無流量顯示 / 信號異常：檢查電源是否正常，24 個電極是否全部故障（模塊會提示故障電極編號），單個電極故障時啟用備份算法，多個電極故障時停機更換；
• 流量偏差大：檢查管道實際內徑與參數是否一致（1980mm，偏差≤5mm）、直管段是否滿足要求、介質電導率是否＜5μS/cm；水利場景需檢查是否淤積；
• 通訊中斷：5G 通訊檢查 SIM 卡是否欠費、信號強度（≥-85dBm）；以太網通訊檢查網線是否松動、IP 地址是否沖突。

五、總結

dn2000 電磁流量計通過 “多電極三維流場修正、分段式勵磁磁場均勻、分片式安裝適配、分布式冗余保障” 的核心創新，精準解決了超大口徑管道 “流場復雜、計量精度低、安裝維護難” 的痛點，其 ±0.5% 的測量精度、5-8 年的維護周期、低壓損節能優勢，使其成為特大城市供水、超大型工業、大型水利工程等超大流量場景的核心計量設備。
在選型與使用中，需緊扣 “介質特性定材質（腐蝕選 316L+PTFE、高磨損選陶瓷襯里）、工況需求定壓力（市政選 PN1.0-PN1.6、工業選 PN1.6-PN2.5）、安裝環境定防護（戶外選 IP67 + 防腐、強干擾選抗干擾模塊）” 的原則，通過科學安裝與分級維護，充分發揮其 “超大流量精準計量 - 遠程智能監控 - 長期穩定運行” 的一體化價值。
未來，隨著智慧城市、智慧水利的發展，dn2000 電磁流量計將進一步整合 AI 流量預測（基于歷史數據優化供水 / 灌溉調度）、數字孿生（構建管道流場數字模型，提前預警淤積）功能，助力超大口徑流量系統邁向 “預測性維護、智能化調度” 的新階段，為城市水資源高效利用、工業綠色低碳運行、農業節水減排提供關鍵技術支撐。
